Арматура для пара и конденсата

Многие инженеры и сантехники, привыкшие работать с обычной водой, совершают фатальную ошибку, когда сталкиваются с пароконденсатными системами. Они применяют те же принципы, те же материалы и ту же арматуру. Итог всегда плачевен: прорывы прокладок, заклинившие краны, разрывы корпусов и вечная протечки.

Работа с паром — это отдельная наука. Арматура для воды и пара — это, по сути, два разных мира, хотя внешне изделия могут быть похожи. Пар обладает колоссальной скрытой энергией, высокой температурой и особой агрессивностью к материалам.

В этой статье разберем ключевые особенности подбора и эксплуатации арматуры для пара, чтобы ваше производство или котельная работали надежно, а персонал оставался в безопасности.

Почему нельзя ставить «водяную» арматуру на пар?

Начнем с основ. Температура насыщенного пара при давлении 10 бар составляет около 184°C. А перегретый пар в промышленности может достигать 300-400°C и выше. Обычная арматура для воды рассчитана на температуру до 100-110°C, в лучшем случае до 150°C.

Что произойдет, если поставить обычный шаровой кран с тефлоновым (PTFE) седлом на паропровод?

1. Деформация уплотнений. Тефлон при 180°C начинает терять твердость, а при 250°C просто «плывет». Кран потеряет герметичность.

2. Термический удар. При пуске системы холодный металл резко нагревается. Разные материалы (латунь, сталь, резина) расширяются с разной скоростью. Возникают микротрещины и свищи.

3. Эрозия. Пар, в отличие от воды, движется с гораздо большей скоростью (часто 25-40 м/с). Частицы конденсата, летящие с этой скоростью, работают как пескоструй. Мягкая латунь и обычная сталь просто «съедаются» за месяцы.

Особенности выбора материала: из чего должно быть сделано «железо»?

Для пароконденсатных систем существует свой стандарт материалов.

• Корпусные детали.

  Лучший выбор — литая сталь или нержавеющая сталь. Чугун для пара использовать рискованно, особенно на высоком давлении. Чугун хрупок: при гидроударе или резком охлаждении он может лопнуть без предупреждения. Чугунная арматура допустима только в системах низкого давления (до 0.7 бар) и только на конденсатных линиях с низкой температурой, но профессионалы стараются избегать даже этого.


• Уплотнения (седла, сальники).

  Обычная резина (EPDM, NBR) не работает при температурах выше 120-130°C.

  Для пара используются:

  - PTFE (Фторопласт) с наполнителями: держит до 200-220°C.
  - Металл-по-металлу: идеальный вариант для высоких температур. Шар или золотник притирается к металлическому седлу. Требует высокой точности обработки.
  - Графит: используется для сальниковой набивки штоков, так как выдерживает запредельные температуры.

Какую арматуру ставить на паропровод?

Рассмотрим основной «джентльменский набор», который должен быть на каждой паровой магистрали.

1. Запорная арматура: шаровые краны или вентили?

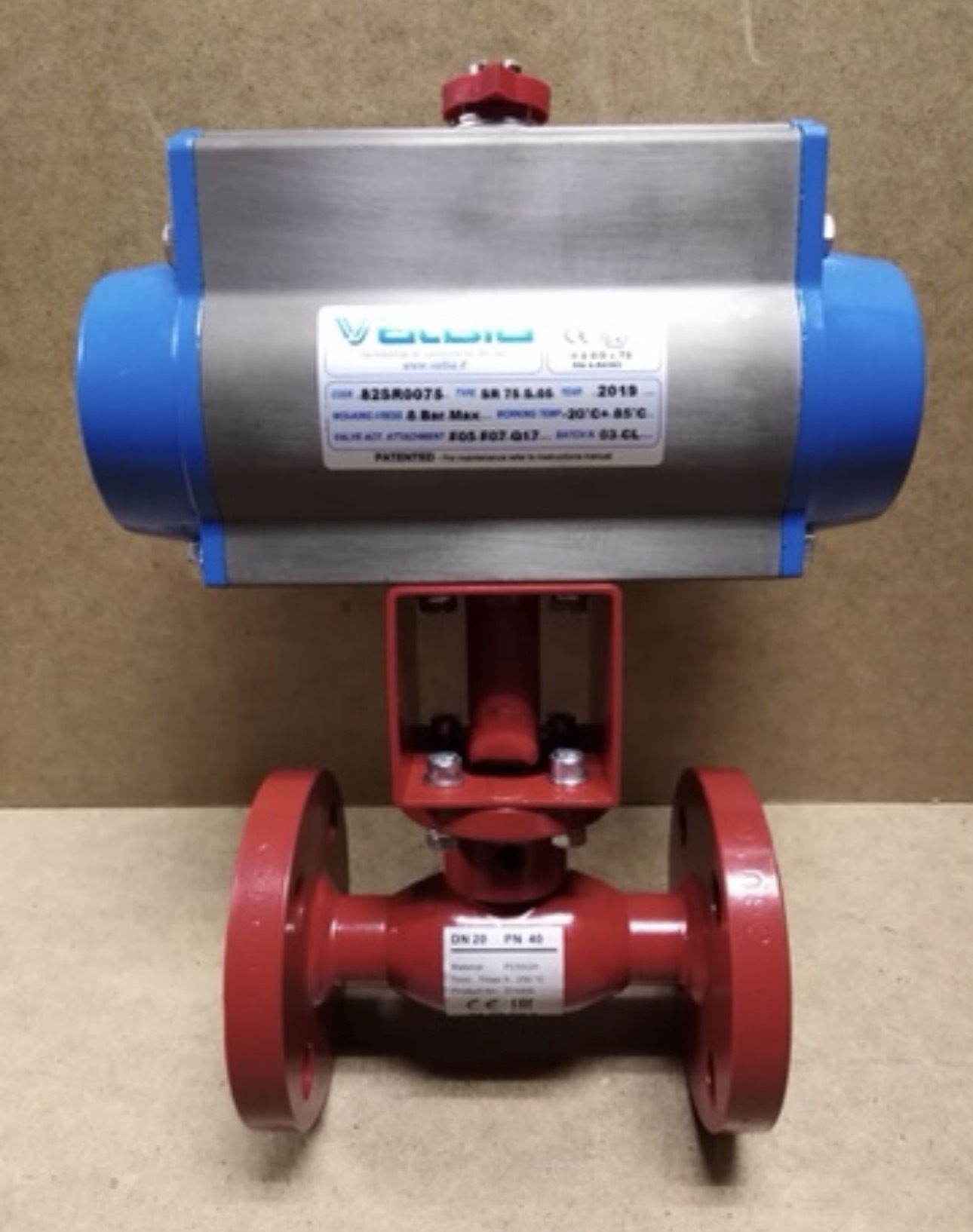

Для пара предпочтительны паровые шаровые краны, но не простые, а специализированные.

- Кран с «паровым» штоком: в таких кранах между корпусом и сальником есть удлиненный шток, который отводит тепло от уплотнения.
- Материал седел: ищите краны, где маркировка допускает температуру 200°C+.
- Резьба или фланцы? Если труба свыше 50 мм, только фланцы. Резьба на паре быстро ржавеет (коррозия под напряжением) и ее невозможно разобрать.

Альтернатива кранам — сильфонные вентили. Они дороже, но гораздо надежнее в плане герметичности. У них нет традиционного сальника со штоком, вместо него — металлический сильфон (гармошка), который полностью исключает утечку пара наружу. Для ответственных участков и автоматизации — это лучший выбор.

2. Обратные клапаны: защита от обратного хода

Установка обратного клапана на паровой линии обязательна. Обратный ток конденсата в котел или турбину — это гарантированная авария. Для пара лучше всего подходят пружинные обратные клапаны. Тарельчатые (поворотные) клапаны на паре часто хлопают и создают шум, а также медленно закрываются, пропуская ударную волну обратного потока.

Пружина помогает клапану закрыться мгновенно, до того как поток изменит направление.

3. Конденсатоотводчики: Сердце паровой системы

Это самый важный элемент арматуры для пара и конденсата. Если вы слышите громкие стуки в трубах (гидроудары) — скорее всего, у вас не работает или неправильно подобран конденсатоотводчик.

Его задача — автоматически удалять конденсат (воду), образовавшуюся при остывании пара, но не пропускать летучий пар.

- Поплавковые: точные, хорошо работают при переменных нагрузках.
- Термодинамические: простые, надежные, для высокого давления.
- Биметаллические: устойчивы к перегреву.

Ошибка новичка: экономить на конденсатоотводчике или заменять его обычным вентилем. Если конденсат не отводить, он собирается в трубе, и пар, летящий с огромной скоростью, разгоняет эту водяную пробку. Удар пробки о поворот трубы по разрушительной силе сравним со взрывом.

Особенности подбора арматуры для конденсатных линий

Конденсат — это горячая вода (часто под давлением), которая несет в себе агрессивную углекислоту. Когда пар конденсируется, в воде повышается кислотность (pH падает). Поэтому конденсатопровод корродирует быстрее, чем обычный водопровод.

Рекомендации:

1. Диаметр труб: конденсатопровод делают большего диаметра, чем нужно просто для перекачки воды, потому что в нем движется двухфазная среда (вода + пар вторичного вскипания).
2. Арматура: для сброса давления и дренажа здесь можно использовать арматуру из нержавеющей стали. Она лучше противостоит коррозии.
3. Фильтры: перед конденсатоотводчиками обязательно ставьте сетчатые фильтры (грязевики). Окалина и ржавчина из труб — главный враг точной механики отводчиков.

Эксплуатация: на что обратить внимание?

Даже идеально подобранная арматура для пара требует особого отношения при эксплуатации.

1. Прогрев и пуск.

Никогда не открывайте пар «на холодную» резко.

- Сначала нужно медленно приоткрыть байпас (обводную линию).
- Прогреть трубу, сгоняя конденсат.
- Только после прогрева открывать основную арматуру.

Резкий пуск — это мощнейший гидроудар и авариные риски.

2. Сальниковые уплотнения.

На паре сальники высыхают быстрее, чем на воде. Их нужно регулярно подтягивать или менять на графитовые.

3. Прокладки.

Забудьте про паронит или резину. Для пара используются:

- Спирально-навитые прокладки (SS316 + графит). Это стандарт для фланцев паровых линий.
- Армированный графит.

Они выдерживают температуру и не «выдуваются» давлением.

Резюме: как выбрать правильно?

Если вам нужно купить арматуру для котельной или производства, придерживайтесь простого чек-листа:

1. Температура и давление: посмотрите в маркировке изделия (например, DN50 PN16). Убедитесь, что производитель допускает использование изделия при вашей температуре пара (например, Tmax 250°C). Маркировка PN — это номинальное давление, но оно падает с ростом температуры!
2. Материал корпуса: ищите литую сталь или нержавейку. Избегайте чугуна в паровых магистралях.
3. Уплотнения: только фторопласт (PTFE), металл или графит. Никакого EPDM (обычной резины) при температурах выше 130°C.
4. Наличие сертификатов: арматура для пара часто поднадзорна (Ростехнадзор), если работает на опасном производственном объекте.

Не пытайтесь сэкономить, ставя просто бронзовый кран. Пар — это энергия высокого потенциала. Утечка пара через сальник — это не просто лужа на полу, это потерянные деньги на газе и топливе.
