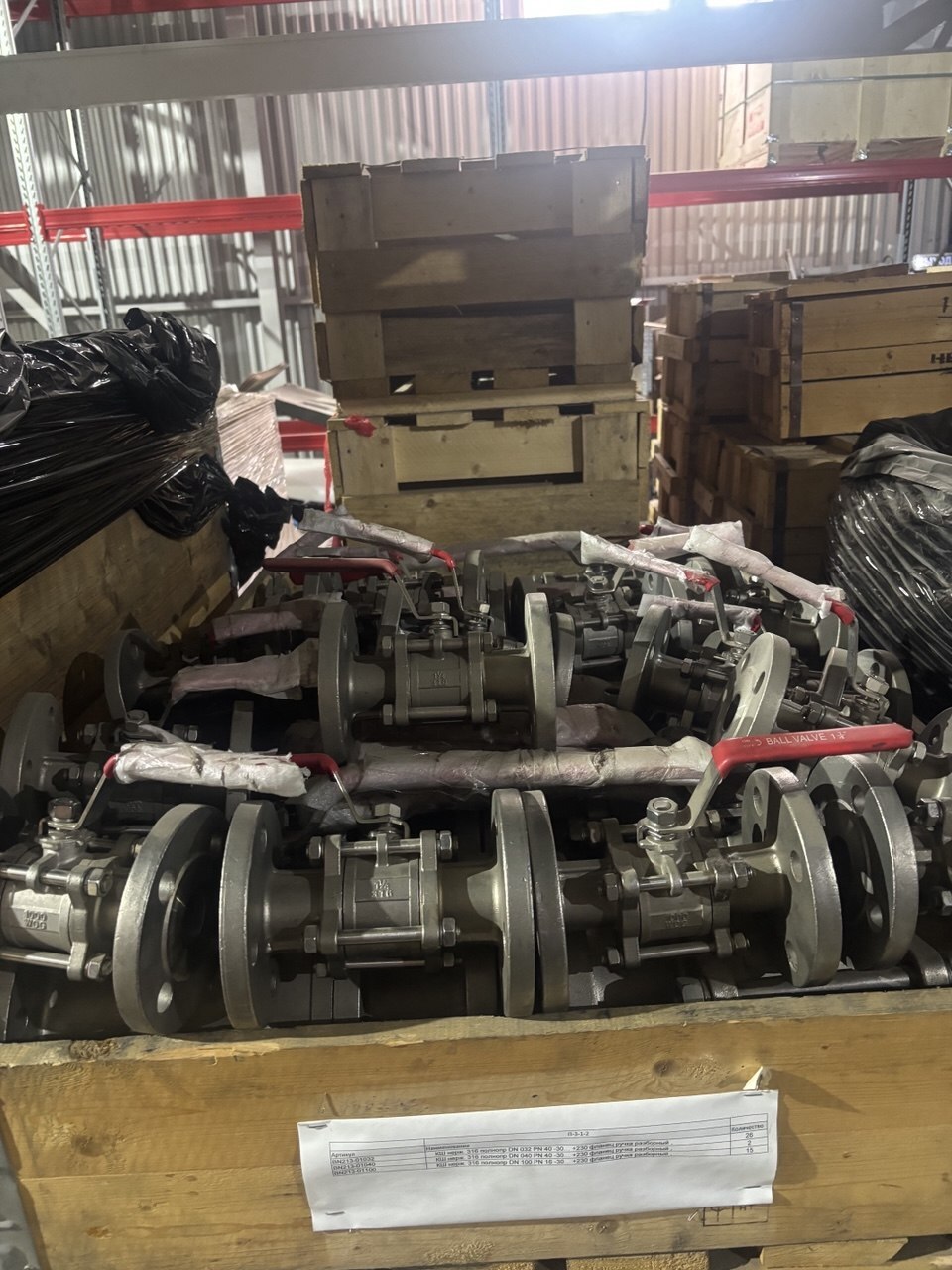

Подбор арматуры под конкретный проект

Ошибки на этапе проектирования — самые дорогие ошибки в строительстве и производстве. Если неправильно залить фундамент, здание рухнет. Если неправильно выполнить подбор запорной арматуры, система не будет работать корректно: клапаны заклинит, задвижки потекут, а насосы сгорят.

Многие думают, что выбор арматуры — это просто поход в магазин со словами: «Дайте мне кран на полдюйма». На деле это сложная инженерная задача. Неправильно подобранный клапан может стать причиной аварии, остановки производства или, как минимум, постоянной головной боли для эксплуатации.

Чтобы вы не наступали на чужие грабли, я подготовил универсальный чек-лист из 10 пунктов. Пройдясь по нему перед заказом оборудования, вы защитите свой проект от фатальных просчетов.

Пункт 1. Анализ рабочей среды (Что течет по трубе?)

Это база, с которой начинается любой выбор арматуры. Нельзя выбирать «просто кран». Нужно четко понимать свойства среды.

- Вода: обычная, техническая или питьевая? Если питьевая — нужен сертификат соответствия.
- Пар: здесь критична температура (см. пункт 2) и наличие конденсата.
- Газ: требования к герметичности затвора совершенно иные (класс "А" — без видимых утечек). Арматура для газа часто имеет желтую маркировку или специальный цвет маховика.
- Агрессивные среды (кислоты, щелочи, нефтепродукты): требуются специальные материалы корпуса (нержавейка, титан, фторопластовые покрытия).

Совет: если среда имеет примеси, абразив (песок в воде), это сразу отсекает варианты с мягкими резиновыми седлами.

Пункт 2. Рабочие параметры: Давление (PN) и Температура (T)

Это самая частая ошибка новичков. Клапан может быть рассчитан на давление 25 атмосфер (PN25), но какую температуру он выдержит?

Суть проблемы: с ростом температуры прочность материалов падает. Задвижка, рассчитанная на PN16 при 20°C, при температуре 200°C может допускать только PN10.

Что делать: всегда смотрите таблицу «Давление/Температура» в паспорте изделия. Определите максимальную температуру вашей среды и рабочее давление. Выбирайте арматуру с запасом (минимум 15-20% по давлению), чтобы избежать работы на пределе возможностей.

Пункт 3. Гидравлический расчет и Kvs (Пропускная способность)

Арматура — это сопротивление для потока. У каждого клапана есть показатель Kvs (расход воды в м³/ч при перепаде давления 1 бар). Если вы поставите клапан с маленьким Kvs на магистраль с большим расходом, вы «задушите» систему.

Сценарий: вам нужно 10 кубов в час. Вы ставите косой вентиль с Kvs = 4. Итог: потеря давления на клапане составит более 6 бар, насос не продавит, потребители останутся без воды.

Правило: для магистральных линий используйте полнопроходную арматуру (шаровые краны, задвижки), у которых сечение шара равно сечению трубы. Дросселирующая арматура (клапаны, вентили) ставится там, где потеря давления допустима или нужна функционально.

Пункт 4. Функциональное назначение: запереть или регулировать?

Подбор запорной арматуры зависит от того, что вы хотите делать с потоком.

- Просто открыть/закрыть: шаровой кран, задвижка, дисковый затвор. Эти позиции работают в режиме «открыто» или «закрыто».
- Регулировать (плавно менять расход): нужен регулирующий клапан, балансировочный вентиль или игольчатый клапан.

Грубая ошибка: использовать шаровой кран для дросселирования (приоткрыть наполовину, чтобы снизить давление). Поток воды быстро "съест" зеркало шара и седло, и кран перестанет держать давление в закрытом состоянии. Для регулировки — только специальная арматура!

Пункт 5. Тип присоединения: как это смонтировать?

Тут всё зависит от диаметра и материала трубы, но есть нюансы.

1. Муфтовое (резьбовое): просто, дешево, но максимум до DN50 (2 дюйма). На больших диаметрах закрутить резьбу руками мало реально.
2. Фланцевое: стандарт для промышленности. Надежно, ремонтопригодно, но требует места и прокладок.
3. Под приварку: самый герметичный вариант для высоких давлений и опасных сред (газ, нефть). Минус — сложность замены (нужна резка и сварка).
4. Кламповое/сэндвич (вафельное): для пищевых производств (молочка, пиво) или для стесненных условий (дисковые затворы).

Пункт 6. Материал корпуса и уплотнений

Это напрямую влияет на долговечность и цену.

- Латунь: хороша для воды, отопления, воздуха. Недорого. Не любит агрессивную среду.
- Сталь (углеродистая): высокая прочность, для пара и высоких давлений. Боится коррозии снаружи (нужна покраска).
- Нержавейка (SS304, SS316): Идеал для пищепрома и агрессивных сред, но самая дорогая.
- Чугун: Дешево, но хрупко. Боится гидроударов. Обычно используется для воды и канализации.
- Полипропилен/ПВХ: для агрессивной химии, где металл умирает. Боится высоких температур и механических ударов.

Уплотнения: EPDM (вода, до 120°C), NBR (нефтепродукты), PTFE (высокие температуры, агрессия), Viton (высокие температуры, масла).

Пункт 7. Управление: ручное или автоматика?

Кто будет крутить шток?

- Ручное: рычаг (бабочка) или штурвал (редуктор). Если клапан стоит высоко или он слишком тугой, нужен червячный редуктор.
- Электропривод: необходим для автоматизации, удаленного управления или для труб большого диаметра, где крутить вручную физически тяжело.
- Пневмопривод: там, где нужно очень быстрое срабатывание и есть сжатый воздух.

Пункт 8. Направление потока и монтажное положение

Не вся арматура универсальна. Многие клапаны (обратные, регулирующие, некоторые задвижки) имеют строгое направление потока, указанное стрелкой на корпусе. Поставите наоборот — узел работать не будет.

Кроме того, некоторые типы арматуры нельзя ставить «вниз головой». Например, электропривод обычно монтируется вертикально, чтобы конденсат не затекал внутрь механизма.

Пункт 9. Наличие сервиса и ремонтопригодность

Представьте: через 3 года вышел из строя шток. Вы идете в магазин, а такой фирмы уже нет, или она ушла с рынка. Деталь купить негде, приходится резать трубу и менять узел целиком.

Совет: выбирайте бренды, которые давно на рынке и имеют сервисные центры. Убедитесь, что на выбранную модель продаются ремкомплекты (прокладки, седла, сальники). Гораздо дешевле заменить седло, чем менять весь 100-миллиметровый кран.

Пункт 10. Стоимость жизненного цикла (Цена ≠ Стоимость)

Это философия профессионала. Дешевая задвижка на вводе в дом может простоять год и начать травить. Стоимость устранения протечки, затопления подвала и потери ресурса (воды/тепла) в разы превысит разницу в цене между дешевым и качественным изделием.

Считайте не только цену покупки, но и:

- Стоимость монтажа.

- Энергопотери (если арматура создает излишнее сопротивление, насос ест больше электричества).

- Стоимость ремонтов и простоев.

Итоговый алгоритм действий. Чтобы закрепить материал, вот краткая инструкция для вашего проекта:

1. Составьте таблицу всех линий (Вода, Пар, Конденсат, Дренаж).
2. Для каждой линии укажите: P (давление), T (температура), Расход (Q).
3. Определите функцию на каждом конкретном месте (Кран на отсечение, ОК на защиту насоса, Клапан на сброс).
4. Уточните присоединение (резьба/фланец/приварка).
5. Выберите материалы (совместимость со средой).
6. Проверьте Kvs — не заужайте проходное сечение.
7. Решите, нужно ли автоматическое управление.
8. Закажите и проверьте маркировку при получении.

Правильный подбор запорной арматуры — это гарантия того, что инженерные сети будут работать спокойно и предсказуемо. Потратьте на проектирование на день больше, и вы сэкономите недели на ремонтах в будущем.
