Логистика и хранение арматуры

Часто бывает так: инженер идеально подобрал оборудование, проект прошел экспертизу, закупка привезла на объект дорогие европейские или китайские задвижки. Но через месяц монтажники открывают ящик, а там... ржавчина, сколотые фланцы, сорванные маховики и мертвые электроприводы.

Кто виноват? Логистика.

В мире инженерии есть негласное правило: транспортировка арматуры и её хранение трубопроводной арматуры влияют на работоспособность системы не меньше, чем качество литья на заводе. Даже самый надежный стальной шаровой кран DN300 можно превратить в бесполезный кусок металла еще до того, как его приварят к трубе.

В этой статье разберем, какие враги подстерегают вашу арматуру на пути от склада поставщика до монтажной площадки, и как правильно организовать процессы, чтобы не потерять деньги и сроки.

Почему арматура боится дороги и склада?

Хранение трубопроводной арматуры и её перевозка кажутся делом нехитрым: положил в кузов, привез, поставил под навес. Но на деле изделия такого класса имеют несколько уязвимостей:

1. Точность механики. Седла, штоки, клинья задвижек и уплотнительные поверхности обработаны с микронной точностью. Любой удар — и герметичность затвора потеряна.
2. Коррозия. Арматура из углеродистой стали без консервации и защиты боится влаги как огня.
3. Уплотнения. Резина (EPDM, NBR) и фторопласт боятся мороза, ультрафиолета и перепадов температур. Прокладка может «задубеть» и треснуть при монтаже.
4. Приводы. Электрические и пневматические приводы — это сложные устройства с электроникой. Они боятся вибрации, сырости, ударов.

Этап 1. Транспортировка: как довезти, не повредив?

Транспортировка арматуры начинается еще на складе отправителя. Если поставщик отгрузил изделие «как есть», без упаковки и заглушек — ждите беды.

• Правило №1: Заглушки — это святое

Открытые фланцы и патрубки — главный вход для пыли, песка, дождя и мелкого мусора. Если во время перевозки внутрь корпуса задуло песок, при пуске системы этот абразив мгновенно поцарапает зеркало шара или седло клиновой задвижки.

Что делать:

- На заводе или у поставщика каждое отверстие должно быть закрыто пластиковыми или деревянными заглушками.

- Запрещено затыкать отверстия тряпками или бумагой (они впитывают влагу и создают конденсат).

• Правило №2: Фиксация и ориентация

Арматура большого веса (задвижки DN100+) должна перевозиться строго в вертикальном положении или в положении, указанном производителем.

- Нельзя бросать задвижку плашмя в кузове. Вес штока и клина может погнуть шпиндель или деформировать направляющие.
- Обязательно использовать деревянные прокладки и стяжные ремни.
- Шаровые краны с пневмоприводом должны ехать так, чтобы привод не оказался внизу. При резком торможении тяжелая голова привода может сломать фланец крепления.

• Правило №3: Климат в дороге

Если вы везете арматуру зимой по северным трассам, помните: резиновые и фторопластовые уплотнения могут стать хрупкими при -30°C.

По прибытии на объект не следует сразу вносить холодные ящики в теплое помещение и вскрывать их. Резкий перепад температур приведет к выпадению конденсата (отпотеванию) на всех металлических частях.

Совет: дайте ящикам «акклиматизироваться» в течение суток в закрытом, но неотапливаемом складе, прежде чем заносить в тепло и открывать.

Этап 2. Входной контроль: принимаем груз правильно

Разгрузка — самый травмоопасный этап. Крановщик подцепил стропы, дернул — и фланец отколот.

- Строповка: никогда не цепляйте стропы за маховики, штоки или корпуса приводов! Заводы специально делают рым-болты или проушины для подъема за корпус.
- Осмотр: сверьте паспортные данные, проверьте целостность упаковки. Если на ящике есть вмятины от ударов — вскрывайте на месте и составляйте акт. Потом доказать, что заводская трещина, а не результат падения, будет сложно.

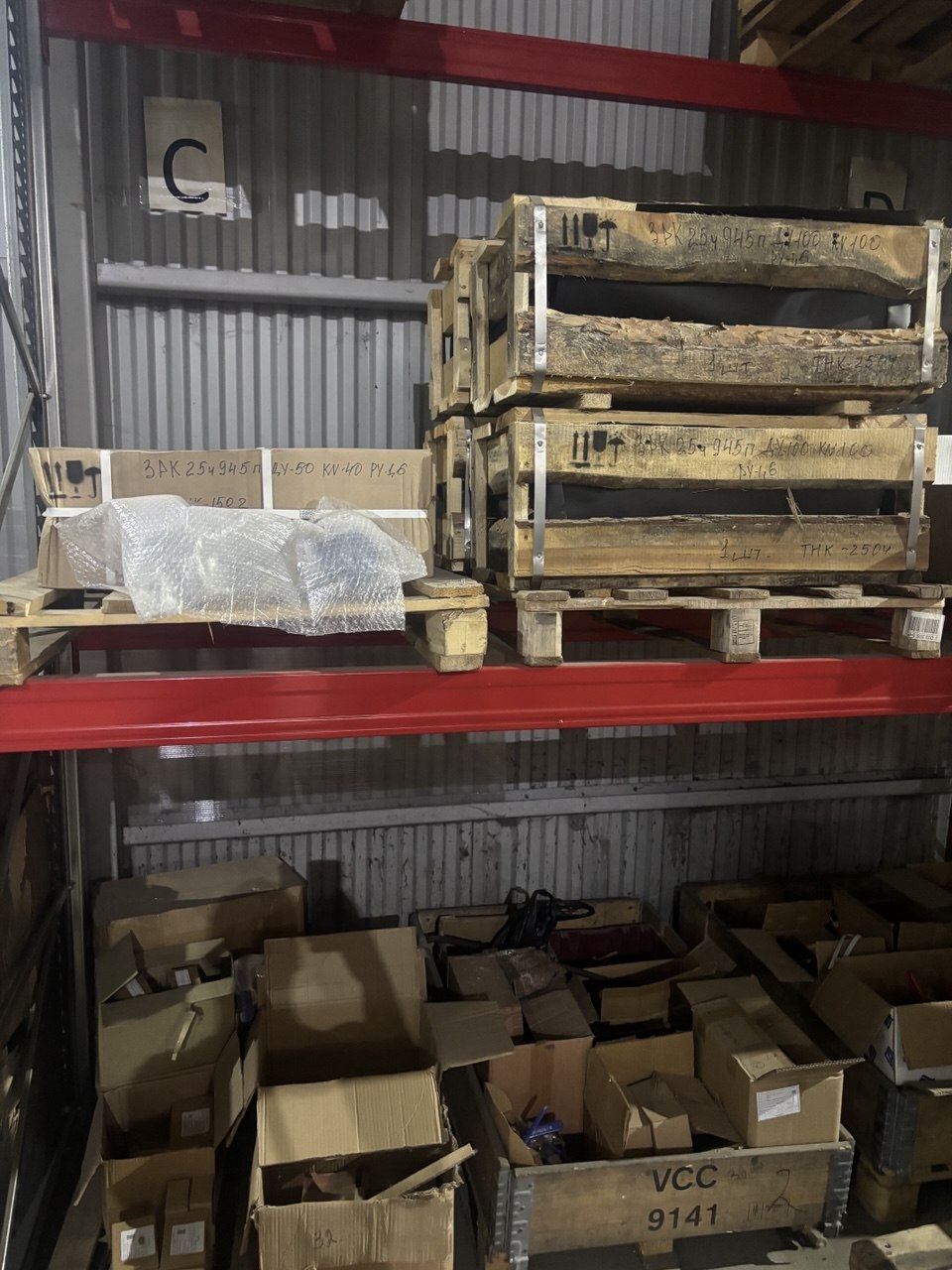

Этап 3. Хранение: склад, где арматура "спит"

Итак, товар принят. Монтаж начнется через месяц-два. Как обеспечить правильное хранение трубопроводной арматуры на этот период?

1. Закрытый склад или навес?

Идеальный вариант — сухое, отапливаемое помещение с низкой влажностью. Но в реальности на объектах часто лежит все под открытым небом.

Допустимо ли хранение на улице?

Да, но только для арматуры в заводской консервации, в плотной упаковке и при соблюдении условий:

- Укладка на поддоны (не на землю!).
- Укрытие брезентом или пленкой так, чтобы была вентиляция (чтобы под пленкой не образовывался парник).

Что категорически запрещено хранить на улице:

- Арматуру с электроприводами (попадание влаги = короткое замыкание, окисление контактных групп).
- Изделия с пневмогидроприводами.
- Контрольно-измерительные приборы и регуляторы.

2. Правило "Консервации"

Если арматура пришла в промасленной бумаге и с заглушками — не срывайте их "посмотреть". Сняв консервацию, вы запускаете процесс коррозии.

Если вы все же вскрыли упаковку для осмотра, но монтаж откладывается, обработайте обработанные поверхности (шток, клин) специальной смазкой или хотя бы солидолом, и верните заглушки на место.

3. Положение в пространстве

- Задвижки клиновые: хранить строго вертикально (шпинделем вверх), чтобы клин не деформировал седла.
- Шаровые краны: хранить с приоткрытым шаром (на 10-15%). Если хранить полностью закрытыми, есть риск, что седло полимерное "прилипнет" к шару, и при попытке открыть кран вы сдерете уплотнение.
- Дисковые затворы: диск должен быть слегка приоткрыт, чтобы кромка не давила постоянно на эластичный рукав (иначе резина "запомнит" форму и потеряет герметичность).

4. Стеллажи и высота

Не складируйте арматуру навалом в 3 яруса. Нижний ряд может не выдержать вес верхнего. Особенно это касается фланцевых изделий: фланцы нижнего крана трескаются под нагрузкой трех тонн сверху.

Этап 4. Консервация перед монтажом (Ревизия)

Даже если хранение было идеальным, перед установкой на трубопровод опытный инженер всегда проводит ревизию.

1. Проверьте внутреннюю полость. Снимите заглушки, посветите фонариком. Убедитесь, что там нет строительной пыли или "сюрпризов" от мышей.
2. Проверьте ход. Несколько раз плавно откройте и закройте механизм. Он не должен заедать.
3. Проверьте привода. Если есть электропривод, убедитесь, что в клеммной коробке нет конденсата.

Чек-лист ответственного кладовщика и снабженца

Подведем итог. Чтобы транспортировка арматуры прошла без потерь, а хранение трубопроводной арматуры не испортило изделия, держите под рукой эту памятку:

- Заглушки на всех патрубках установлены.
- Крупная арматура закреплена стоя, стропы не за шток.
- В кузове есть прокладки (дерево/резина) между рядами.
- Разгрузка краном через штатные рым-болты.
- Входной контроль: сверка с паспортом, осмотр на удары.
- Хранение под навесом, на поддонах выше уровня земли.
- Электроприводы и КИП только на сухом отапливаемом складе.
- Шаровые краны и затворы хранятся приоткрытыми.
- Упаковка не вскрыта до момента монтажа.
- Перед монтажом выполнена ревизия внутренней полости.

Заключение

Обидно терять сотни тысяч рублей не из-за качества металла, а из-за банальной небрежности на складе. Помните, что трубопроводная арматура — это не мешки с цементом. Это точное машиностроение.
Грамотно организовав логистику и склад, вы гарантируете, что смонтированная система прослужит весь заявленный производителем срок — 20, 30, а то и 50 лет. Не дайте своей арматуре "умереть" раньше времени.
