Как правильно устанавливать обратный клапан в системе водоснабжения

Обратный клапан – незаменимый элемент любой системы водоснабжения, обеспечивающий односторонний поток воды и защищающий оборудование от обратного хода жидкости. В этой статье подробно разберём, для чего служит обратный клапан, какие существуют конструкции и виды соединений, чем отличаются пружинные, поворотные и подъёмные модели, а также расскажем, как правильно монтировать устройство, чтобы оно работало надёжно и без сбоев.

Для чего служит обратный клапан и зачем его ставят

Обратный клапан предотвращает попадание воды обратно в магистраль при отключении насоса или перепадах давления. Основные функции:

• Защита насосного оборудования от гидроударов и самовсасывания.

• Предотвращение загрязнения чистой системы обратными потоками сточных вод.

• Сохранение давления в отдельном контуре при аварийном отключении магистрали.

Важно помнить: обратный клапан не является запорной арматурой и не предназначен для полного перекрытия потока. Он автоматически открывается при достижении уставного перепада давления и закрывается при обратном потоке, но не рассчитан на аварийную изоляцию трубопровода.

Виды обратников по принципу действия

Пружинные (пружинно-запорные). Конструкция: корпус, тарельчатый или дисковый затвор с пружиной. Плюсы: небольшие габариты, быстрый отклик, возможность установки в любом положении (при соблюдении рекомендаций производителя). Минусы: ограниченный проходной диаметр (до DN100), высокая скорость спускания затвора вызывает гидроудар. Применение: бытовые насосные станции, небольшие промышленные контуры, системы обратного осмоса.

Поворотные (крыльчатые). Конструкция: в корпусе шарнирно крепится “крыльчатка” или диск. При напоре она откидывается, при обратном течении задвигается на седло. Плюсы: малое сопротивление в рабочем положении, отсутствие пружины – сниженный износ. Минусы: требовательность к горизонтальному положению установки, большие габариты, медленное закрытие. Применение: магистральные водопроводы, канализационные линии, циркуляционные системы отопления.

Подъёмные (шлюзовые). Конструкция: плунжер или затвор-конус, поднимающийся при напоре на штоке, направляемом в корпусе. Плюсы: надёжная герметичность, выдерживают высокие давления и температуры. Минусы: значительная длина встраиваемого участка, инерционное закрытие. Применение: нефтегазовая отрасль, теплоэнергетика, системы горячего водоснабжения, где важна абсолютная герметичность.

Виды обратников по способу соединения

Муфтовые (резьбовые)

Резьбовые соединения на входе и выходе (обычно ISO, BSP или NPT). Лёгкая замена и демонтаж без сварки. Ограничены диаметром до DN50–DN80.
Установка: герметизировать резьбу льном или фум-лентой, затягивать ключом с рекомендуемым моментом, избегая перекоса.

Фланцевые

Плоские или воротниковые фланцы под болтовое соединение. Подходят на большие диаметры (DN65–DN600) и высокие давления. Надёжная герметизация при правильном подборе прокладки.

Установка: выравнивать фланцы по осям трубы, затягивать болты «звездой» для равномерного прижатия.

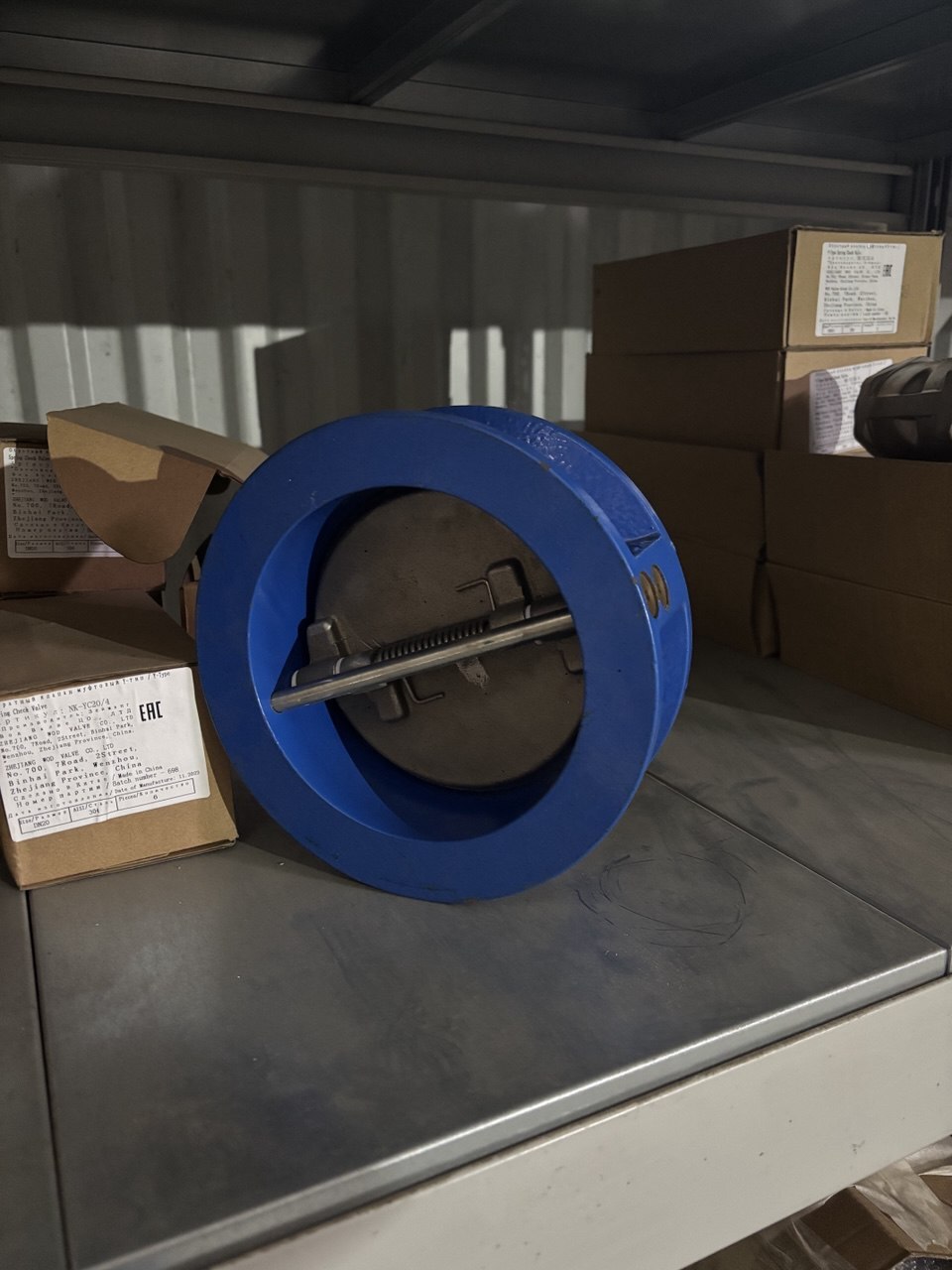

Межфланцевые

Тонкий корпус, «сэндвич» между двумя фланцами. Простота монтажа, небольшая масса. Требуют применения коротких фланцев-удлинителей или специальных хомутов.

Установка: установить клапан между фланцами, учитывать направление потока по стрелке на корпусе, равномерно затянуть болтовое соединение.

Общие правила установки обратного клапана

Ориентация по потоку: на корпусе всегда есть стрелка, указывающая направление движения воды – её нельзя игнорировать. Расходная дистанция: перед клапаном рекомендуется прямой участок длиной 5–10 диаметров самого клапана, чтобы минимизировать турбулентность.

Положение монтажа:

- Пружинные модели можно ставить в любом положении (за исключением рекомендаций производителя).

- Поворотные – только горизонтально или вертикально с направлением потока снизу вверх.

- Подъёмные – горизонтально или вертикально, но с учётом нужной высоты штока.

Поддержка трубопровода опорами: большие фланцевые и межфланцевые клапаны требуют опоры на тяжёлых участках, чтобы не нагружать трубопровод.

Уплотнительные прокладки: использовать сертифицированные прокладки (паронит, графит, ПТФЭ) с учётом рабочей среды и температуры. Затяжка соединений: равномерно, без перекосов, использовать момент затяжки согласно инструкции производителя.

На что обратить внимание при монтаже

Совместимость материалов: корпус клапана, уплотнения и труба должны быть устойчивы к коррозии и химическому составу транспортируемой среды (особенно в системах с повышенной жёсткостью или агрессивными добавками).

Макс. давление и температура: выбирать клапан с запасом по давлению как минимум 1,5–2 раза выше рабочего.

Проверка на герметичность: после монтажа обязательно провести гидроиспытание при рабочем давлении, убедиться в отсутствии подтеков.

Доступ для обслуживания: оставьте пространство для демонтажа и чистки затвора – в системах с загрязнённой водой клапаны могут заклинивать от отложений.

Распространённые ошибки при установке

Обратная установка стрелки: приводит к постоянному давлению на затвор, износу и потере герметичности.

Недостаточная прямой участок трубы перед клапаном: резкие завихрения вызывают шум, вибрации и преждевременный износ. Использование обратного клапана как запорного: клапан может пропускать небольшие объёмы назад, что недопустимо при изоляции участка. Перетяжка фланцев: деформация корпуса клапана и прокладки, возникновение утечек в дальнейшем.

Примеры практического применения

Частный дом с погружным насосом: пружинный муфтовый клапан ставят сразу после насоса, чтобы защитить его от включения всухую и гидроударов при выключении.
Многоэтажный жилой комплекс: в подающем коллекторе используют межфланцевые поворотные клапаны – они компактны и минимизируют сопротивление потоку при большом расходе.
Промышленное производство: в линиях горячего водоснабжения применяют подъёмные фланцевые клапаны из нержавеющей стали, выдерживающие температуру до +180 °C и высокое давление.

Заключение

Правильная установка обратного клапана – залог безопасной и эффективной работы водоснабжения. Чёткое соблюдение рекомендаций по выбору типа (пружинный, поворотный, подъёмный), виду соединения (муфтовый, фланцевый, межфланцевый) и монтажу позволяет обеспечить долговечность арматуры и отсутствие аварий и опасных ситуаций. Помните, для чего служит обратный клапан и для чего ставят обратный клапан: его задача – защитить систему от обратных потоков, но не заменить запорную арматуру. Только комплексный подход к выбору и установке гарантирует надёжное функционирование системы в любом режиме.
