Чем отличается промышленная арматура от бытовой

Почему нельзя ставить «бытовой» кран на завод или промышленную линию: 6 отличий, о которых молчат продавцы.

Вы когда-нибудь пытались закрыть обычный шаровый кран из сантехнического магазина, а рукоятка погнулась, и внутри что-то лопнуло? А теперь представьте: такой же по виду кран ставят на трубу с давлением 40 атмосфер и температурой пара 300 градусов. Через минуту он превратится в опасный для окружающих узел на трубопроводе. Сегодня разбираем главное правило инженера: арматура бытовая и тяжелая промышленная арматура - это две разные вселенные. Разберём, почему их нельзя менять местами и как отличить одну от другой.

На первый взгляд и тот и другой кран перекрывает поток. У них есть корпус, запорный элемент и рукоятка. На этом сходство заканчивается. Представьте: сравнивать бытовой кран с промышленным - всё равно что сравнить штабелёр и грузовой погрузчик. Задачи и возможности несопоставимы.
Арматура бытовая производится для одного: чтобы в вашей квартире или частном доме вода не текла, когда вы её перекрыли. Давление - до 10–16 бар (обычно 4–6), температура — до +90 °C (горячая вода) или +110 °C максимум (отопление). Диаметры — не большие по промышленным меркам: от ½ дюйма (DN 15) до 2 дюймов (DN 50).

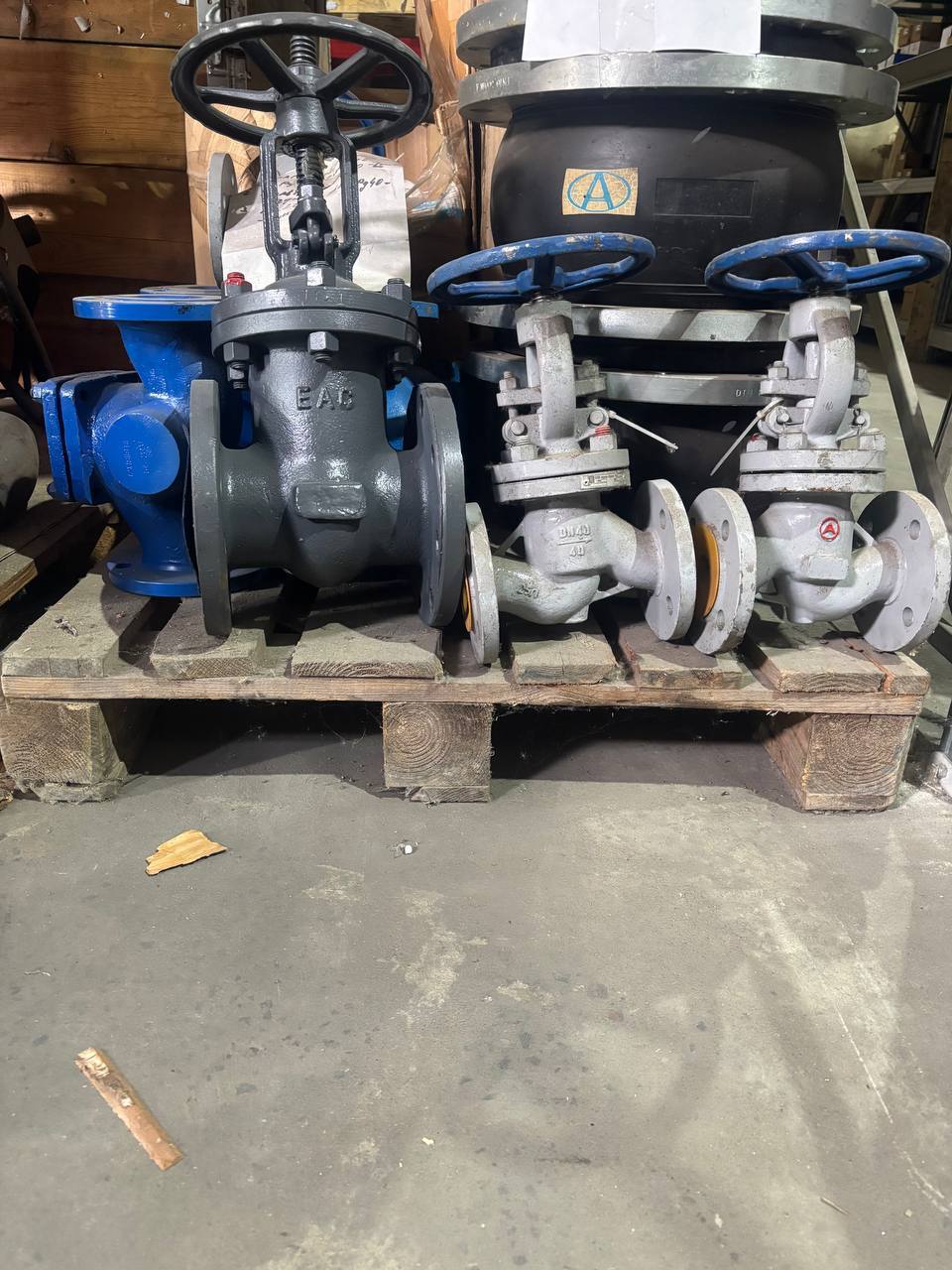

А вот тяжелая промышленная арматура - это уже серьёзное оборудование. Она работает на магистралях, где давление может достигать 400 бар (энергетическая арматура), температуры переваливают за +800 °C, а диаметры труб составляют DN1000 и больше. Её ставят на атомных станциях, нефтепроводах, химических заводах и тепловых электростанциях. Ошибка здесь стоит миллионов рублей, а иногда и человеческих жизней.

Отличие №1: Материалы - латунь против стали и титана

Бытовая арматура почти всегда изготавливается из латуни (реже - из силумина — дешёвая китайская подделка, которую мы не рекомендуем устанавливать). Латунь хороша: не ржавеет, пластична, легко обрабатывается. Но её прочность ограничена. При давлении выше 25–30 бар латунный корпус начинает деформироваться.

Промышленная арматура - это в первую очередь сталь. Углеродистая, легированная, нержавеющая. Для особо суровых условий - титановые сплавы, чугун (но только для неответственных сред). Эти материалы выдерживают не только давление, но и ударные нагрузки, вибрацию, агрессивные среды.

Пример: клапан из нержавейки 316L может годами работать в паре с соляной кислотой. Латунный растворится за месяц.

Отличие №2: Конструкция и запас прочности

Здесь кроется главное, что не видно глазу. Арматура бытовая рассчитана на десятки циклов «открыто-закрыто». В квартире вы перекрываете кран раз в месяц, а то и в год (профилактически рекомендуется чаще). Производитель закладывает ресурс в 5–10 тысяч циклов - с запасом. Но стенки корпуса у бытового крана тонкие. При перепадах давления или гидроударе они могут лопнуть.

Тяжелая промышленная арматура проектируется с коэффициентом запаса 5–10 крат. Это значит, что если она рассчитана на 40 бар, то реально выдержит гораздо больше бар на разрыв. Стенки массивные, шпильки толстые. Кроме того, промышленные задвижки и шаровые краны часто имеют усиленный шпиндель (шток) и сальниковую набивку, которую можно подтягивать под давлением. Важный нюанс: в промышленности арматура должна обеспечивать герметичность не только по затвору, но и по корпусу. Часто применяют сварные корпуса или цельнокованые — без единого фланца. В быту такие технологии не используют — слишком дорого.

Отличие №3: Привод - ручной, электрический, пневматический.

У бытового крана вы крутите ручку рукой. Всё. У промышленной арматуры диаметром от 300 мм используют как минимум редуктор с червячной передачей – момент и усилие крайне высокое. Поэтому тяжелая промышленная арматура оснащается приводами:

- Электрические. Мотор-редуктор с управлением от кнопки или автоматики.
- Пневматические. Самые быстрые — закрывают за доли секунды. Требуют сжатого воздуха.
- Гидравлические. Для огромных усилий, например на гидроэлектростанциях.

К тому же промышленная арматура часто работает в автоматическом режиме: датчик давления или температуры отдаёт команду на контроллер, и привод закрывает клапан без человека. В быту такое встречается редко (только в системах «умный дом»).

Отличие №4: Температура и среда

Бытовая арматура имеет резиновые или PTFE (фторопластовые) уплотнения. Они выдерживают максимум +150 °C кратковременно. При более высокой температуре резина плавится, а PTFE размягчается. Промышленная арматура для пара и сверхкритических сред использует металлические уплотнения «металл-металл» или графитовые кольца. Они работают при +450 °C без деградации. Для криогенных сред (жидкий азот, -200 °C) применяют специальные сплавы и удлинённые шпиндели — чтобы лёд не заблокировал шток.

Кроме того, промышленная арматура должна быть взрывобезопасной (для нефтяных и газовых объектов). Есть специальная маркировка Ex - она означает, что искра от электрического привода не вызовет взрыв. Бытовым кранам это ни к чему.

Отличие №5: Сертификация и контроль

Вот где бытовая арматура проигрывает вчистую, но ей это и не обязательно. Чтобы продавать краны в магазине, достаточно добровольной сертификации или декларации соответствия ТР ТС. Никто не требует проверять каждое изделие.

Тяжелая промышленная арматура проходит:

- Полный цикл испытаний на заводе: опрессовка давлением, в 1,5 раза превышающим рабочее.
- Проверку герметичности затвора (гелиевым «течеискателем» для ответственных сред).
- Сертификацию по стандартам ISO, ASTM, а также отраслевым нормам.
- Часто - сопровождение паспортом с результатами каждой единицы.

На каждый промышленный клапан/задвижку/кран наносят маркировку: DN (диаметр), PN (давление), материал, температуру, направление потока, номер партии. У бытового крана максимум – DN и PN.

Отличие №6: Цена и срок службы

Арматура бытовая стоит недорого: шаровый кран ½ дюйма — 200–800 рублей. Служит лет 10–20 в нормальных условиях. Потом начинает подтекать под сальником или закисает - его выкидывают и покупают новый. Тяжелая промышленная арматура - это бюджеты заводов. Одна задвижка DN 300 из легированной стали для теплотрассы может стоить от 200 тысяч рублей до нескольких миллионов. Но и служит она 30–50 лет при правильном обслуживании. Более того, промышленную арматуру ремонтируют: перебирают сальники, заменяют уплотнительные кольца, перешлифовывают запорный клин.

Когда границы стираются?

Бывают ситуации, когда на крупных объектах (крупные жилые комплексы, ТЭЦ) используют арматуру, которую условно называют «полупромышленной». Это, например, чугунные задвижки с обрезиненным клином или латунные краны большого диаметра (DN 100). Они рассчитаны на давление 16–25 бар и температуру до +200 °C. Но это всё равно не тяжелая промышленная арматура - они не выдержат экстремальных режимов.

Также некоторые производители бытовой арматуры делают усиленные серии «профи», с более толстыми стенками и качественными уплотнениями. Но они всё равно остаются в своём классе, не для промышленных ответственных объектов.

Нужно учитывать простое правило:

- Если вы монтируете водопровод в доме, меняете радиатор или ставите счётчик — вам нужна арматура бытовая.
- Если вы проектируете котельную на несколько домов, цех с паром, насосную станцию для полива полей или скважину глубиной 100 + метров - нужна промышленная арматура. Сталь, пневмопривод, обязательные сертификаты.

Никогда не ставьте бытовой кран на трубу с давлением выше 10 бар, если не хотите, чтобы он стал причиной аварийной ситуации. И не экономьте на промышленной арматуре там, где это запрещено правилами безопасности.

Особый случай - газ. Для газопроводов (даже бытовых) арматура должна быть специальной, с жёлтой ручкой и паспортом и полным комплектом документов. Не берите для газа обычные «водяные» краны - резина в них растворяется в одоранте (веществе для запаха газа).
