Аварийные сценарии в трубопроводах

Невидимая угроза: как защитить трубопровод от разрушения и какую арматуру устанавливать, чтобы не допустить аварийную ситуацию.

Трубопроводные системы — это кровеносная система любой промышленности и жилищно-коммунального комплекса. Мы привыкли к тому, что вода, газ, нефть или пар текут по трубам бесперебойно. Но за этой надежностью скрывается колоссальная инженерная работа и, к сожалению, потенциальная опасность.

Любая ошибка в проектировании, скачок давления или гидроудар может превратить мирную магистраль в источник бедствия. Давайте разберемся, какие причины аварий трубопроводов существуют, к каким последствиям аварий трубопроводов они приводят, и главное — какую запорную и предохранительную арматуру необходимо устанавливать, чтобы система оставалась управляемой и максимально безопасной.

Невидимые враги: почему «рвутся» трубы?

Прежде чем выбирать защиту, нужно понять, от чего именно защищаться. Специалисты выделяют несколько ключевых причин аварий трубопроводов, которые встречаются чаще всего.

• Гидравлический удар

  Это, пожалуй, самый коварный и частый сценарий. Представьте: мощный поток жидкости движется по трубе с огромной скоростью. Внезапно задвижка или клапан резко перекрывается. Жидкость, обладающая инерцией, мгновенно останавливается, но энергия движения никуда не исчезает. Она превращается в колоссальный скачок давления.

  Волна этого давления движется обратно по трубе со скоростью звука, создавая эффект, сравнимый с ударом кувалдой изнутри. Именно гидроудары чаще всего срывают фланцы, разрывают корпуса насосов и разрушают стенки старых труб.


• Тепловое расширение

  Физику никто не отменял. При нагреве материалы расширяются. Если трубопровод (особенно в системах горячего водоснабжения или паропроводах) не имеет компенсаторов или пространства для деформации, в металле возникают запредельные напряжения. Рано или поздно это приводит к разрыву сварного шва или появлению трещин.


• Коррозия и износ

  Вода и химические среды — агрессивны. Блуждающие токи, некачественный металл, отсутствие изоляции приводят к истончению стенок. Труба может выглядеть целой снаружи, но изнутри ее стенка становится тоньше бумаги. Достаточно небольшого штатного повышения давления, чтобы произошел прорыв среды.


• Человеческий фактор и отказ автоматики

  Ошибочное открытие не того клапана, неправильная настройка насоса или отказ датчика давления — все это приводит к тому, что система выходит из проектных параметров.

Цена ошибки: последствия аварий трубопроводов

Последствия аварий трубопроводных систем всегда дороже, чем стоимость установки защиты. Речь идет не только о деньгах, хотя и о них в первую очередь.

- Экономический ущерб: остановка производства, слив теплоносителя (часто дорогого, например, антифриза или химпродукта), затраты на ремонт и восстановление.
- Экологический ущерб: если в трубе не вода, а нефтепродукт или агрессивная химия, утечка грозит серьезными штрафами и долгосрочным загрязнением.
- Опасность для жизни: пар с температурой 150°C или кипяток под давлением, вырвавшийся наружу, — это смертельная угроза для персонала, находящегося рядом. В жилых домах прорыв стояка отопления также может привести к ожогам.

Именно поэтому современные стандарты требуют комплексной защиты. Перейдем к главному — к арматуре.

Линия обороны: какую арматуру ставить для защиты системы

Защита трубопровода — это не один «волшебный» клапан, а целый комплекс устройств, каждое из которых отрабатывает свой сценарий аварии.

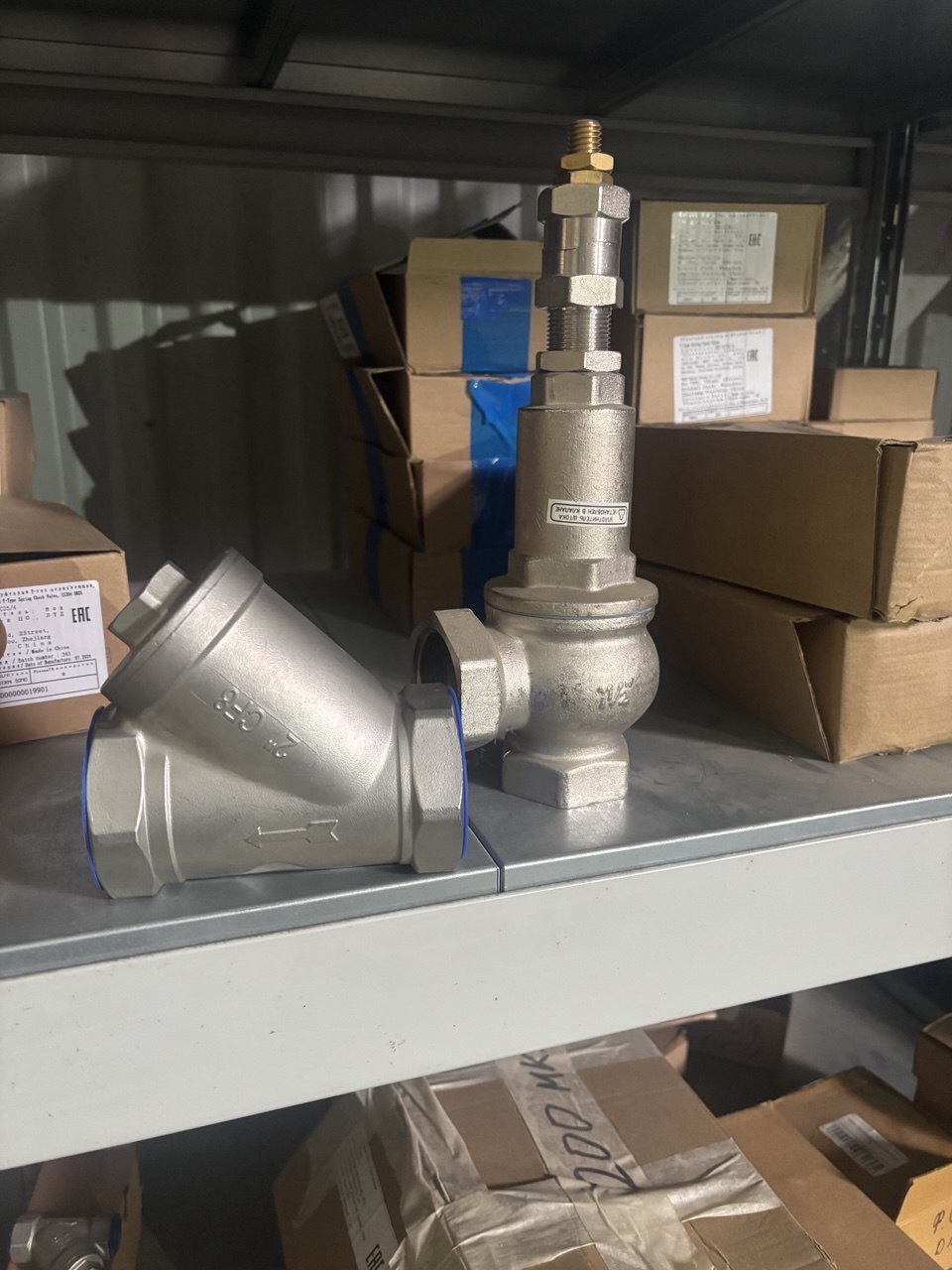

1. Предохранительные клапаны

Это первый эшелон обороны. Если давление в системе по любой причине (отказ автоматики, нагрев без расхода) превысило допустимый максимум, предохранительный клапан срабатывает автоматически. Он принудительно сбрасывает излишек рабочей среды (газ, пар, жидкость) в дренаж или атмосферу.

Что важно: клапан должен быть настроен строго на расчетное давление срабатывания. Для жидкостей обычно используют пропорциональные клапаны, для газов и пара — полноподъемные, которые открываются резко и сразу на всю мощность.

2. Обратные клапаны — против обратного потока

Аварийные сценарии часто включают в себя изменение направления потока. Например, остановился насос. Если на линии нет обратного клапана, вода или пар под давлением из магистрали устремятся обратно в насос, раскручивая его крыльчатку в обратную сторону. Это гарантированный выход насоса из строя и опорожнение контура.

Обратный клапан работает как шлагбаум: он пропускает поток в одну сторону и автоматически захлопывается при попытке движения среды назад.
- Пружинные — срабатывают быстро.

- Поворотные — для больших диаметров.

3. Регуляторы давления «после себя» и «до себя» — гашение скачков

Чтобы не допустить сам гидроудар, часто используют редукционные клапаны (регуляторы давления). Если в магистрали скачет давление (например, в городской сети оно ночью выше, чем днем), регулятор «после себя» стабилизирует его на выходе, не пуская избыточное давление в защищаемый контур.

4. Клапаны защиты от гидроударов (гасители)

Существует специализированная арматура, предназначенная именно для борьбы с волной гидроудара. Это быстродействующие устройства, которые чувствуют резкий скачок давления быстрее, чем разрушается труба. При резком росте давления (микросекунды) клапан мгновенно приоткрывается, стравливая лишний объем жидкости, и так же быстро закрывается, не давая системе «разрядиться».

5. Запорная арматура с электроприводом для аварийного отсечения

В критических ситуациях важно быстро «разрубить» трубопровод на секции. Для этого на стратегических точках ставятся задвижки или шаровые краны с электроприводом или пневмоприводом.

Их задача — по сигналу от датчика утечки или по команде диспетчера мгновенно перекрыть подачу среды, локализовав аварию. Ручная арматура в такой ситуации бесполезна — человек просто не успеет добежать или не сможет провернуть маховик.

6. Мембранные баки (гидроаккумуляторы) — не совсем арматура, но без них нельзя

Строго говоря, это не арматура, а элемент системы, но он жизненно необходим. Мембранный бак содержит воздушную подушку. При резком скачке давления вода сжимает воздух в баке, и бак «проглатывает» удар, сглаживая скачок. Без гидроаккумулятора даже отличный регулятор давления может не успеть среагировать на мгновенный гидроудар.

Выбор схемы защиты: Типовые решения

В зависимости от типа системы, набор арматуры будет разным.

• Для водоснабжения и отопления (ЖКХ):

  - На вводе: регулятор давления + фильтр (грязевик).
  - На насосной станции: обратный клапан на напоре насоса + мембранный бак + реле давления (защита от сухого хода).
  - На подпитке: предохранительный клапан (на случай отказа регулятора).


• Для пара и высокотемпературных сред:

  Здесь ставка делается на качественные пружинные предохранительные клапаны и конденсатоотводчики. Важно, чтобы арматура была рассчитана на высокие температуры, иначе уплотнения просто расплавятся.


• Для агрессивных сред (химия, нефть):

  Требуется специальное исполнение: корпуса из нержавейки, специальные материалы седловых уплотнений. Здесь критически важна герметичность и коррозионная стойкость.

Заключение

Игнорирование правил подбора арматуры или попытка сэкономить на «железе» приводит к закономерному аварийному результату. Причины аварий трубопроводов банальны, а вот последствия аварий трубопроводов зачастую катастрофичны.

Помните: защитная арматура — это не просто «гайки и железяки», это страховой полис вашего объекта. Грамотно спроектированная схема с обратными клапанами, предохранителями и регуляторами окупается в первый же предотвращенный аварийный случай.

Прежде чем запускать систему, задайте себе вопрос: «Что произойдет, если насос резко остановится?» или «Что будет, если давление подскочит на 2 бара?». Если ответ вызывает сомнения — срочно пересматривайте схему установки арматуры.
