Арматура в системах пожаротушения: требования, ошибки и нюансы выбора

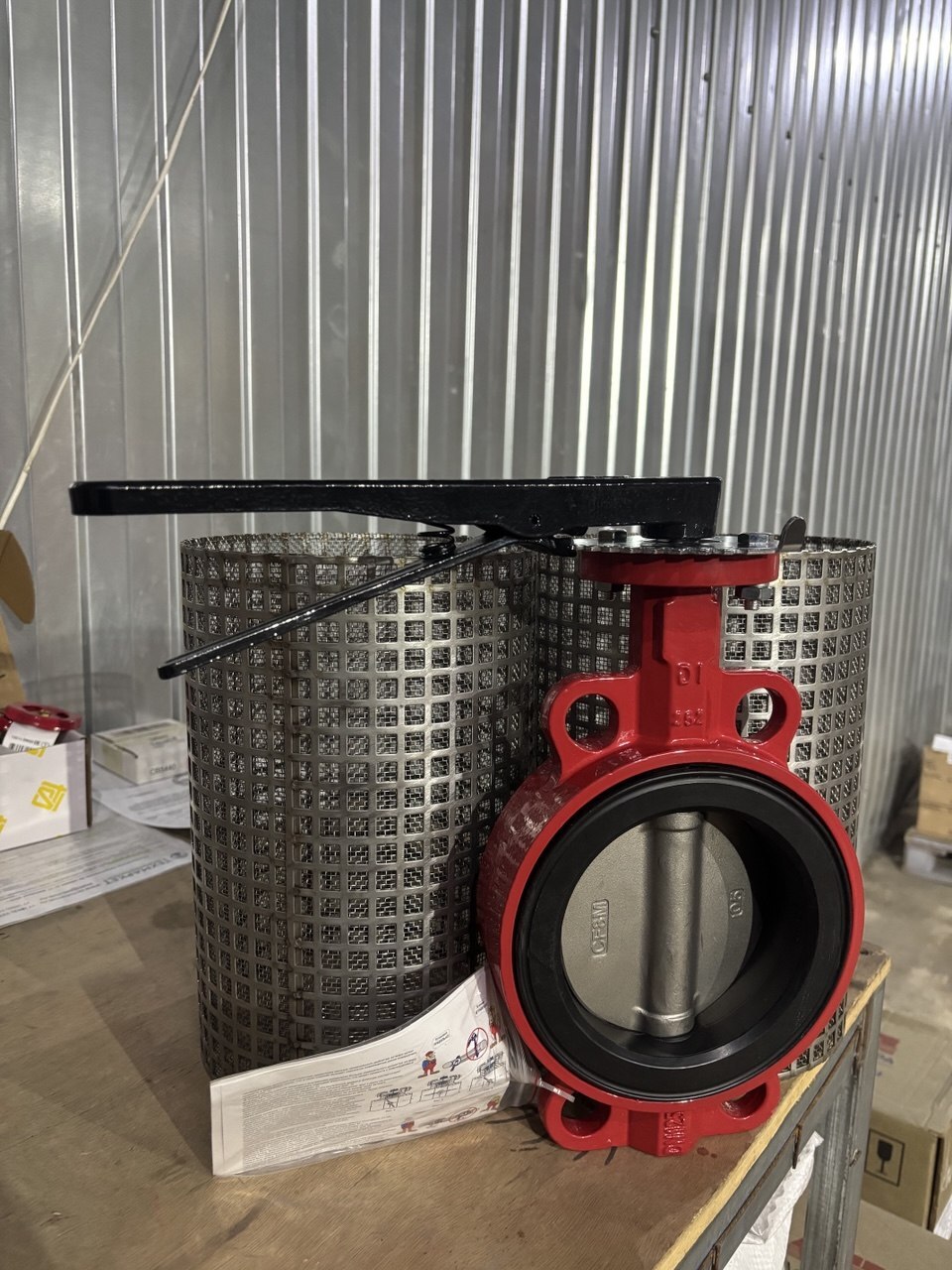

Когда речь заходит о безопасности здания, почему-то принято восхищаться умными датчиками и мощными насосами. Но есть «тихий герой» любой противопожарной системы, от которого зависит ровно всё: включится ли вода там, где нужно, и не затопит ли она помещение там, где не нужно. Это арматура. Казалось бы, просто кран или задвижка. Но в контексте борьбы с огнем ошибка в её выборе стоит не денег, а человеческих жизней. В этой статье разберем, какой должна быть арматура для пожаротушения, почему обычные шаровые краны из сантехнического магазина здесь не подходят, и на какие «мелочи» обращают внимание инспекторы и грамотные проектировщики.

Разница между «просто трубой» и системой пожаротушения

Вода в обычном водопроводе течет медленно и предсказуемо. При пожаре динамика другая: насосы выходят на максимальную мощность за секунды, создавая гидравлические удары. Если запорная арматура системы пожаротушения не рассчитана на такие нагрузки, произойдет одно из двух:

1. Клин. Крышка или штурвал заклинит от высокого давления, и поток не перекрыть.

2. Разрушение корпуса. Чугунная задвижка лопнет как яичная скорлупа.

Именно поэтому требования к этой группе изделий прописаны в сводах правил (СП 485.1311500, ГОСТ Р 53279-2009 и др.) жестче, чем к общепромышленной.

Виды: что и где применяется

Прежде чем нырять в требования, запомним три основных типа арматуры, которую вы встретите на объекте:

1. Запорная (клиновая, шиберная, шаровая). Задача №1 — отсечь участок для ремонта или полностью открыть путь воде. Ключевое слово — запорная арматура системы пожаротушения должна работать в двух режимах: «открыто» или «закрыто».

2. Регулирующая (редукторы, клапаны). Стабилизирует давление. Без нее струя из пожарного крана на 15 этаже может быть вялой, а на первом — снесет шкаф.

3. Предохранительная (перепускные и обратные клапаны). Защищает насосы и водопитатели от обратного потока воды или превышения давления.

Самый популярный спор: «Можно ли ставить обычный шаровой кран». Ответ: НЕТ, если у него полипропиленовый корпус или зауженный проход (полнопроходной — обязательно!). Исключение — латунные краны для спринклерных систем, но с сертификатом по пожарной безопасности.

Жесткие требования: что говорит закон

Инспектор Госпожнадзора при проверке смотрит не на блеск крана, а на три вещи. Запомните их, чтобы не получить предписание.

1. Материал — только металл. Никаких пластиковых вентилей и армированного ППР с металлом внутри. Корпус — сталь, чугун (только для подземки), латунь, бронза. Уплотнители —EPDM или PTFE, выдерживающие температуру до 150°C даже при кратковременном контакте с дымом.

2. Степень герметичности — класс «А». Это значит, что нет даже видимых протечек через сальник при давлении 1,5 от рабочего. Дешёвые китайские задвижки часто текут «подтёки» по шпинделю — брак.

3. Однозначное положение. У любой задвижки должен быть видимый индикатор: открыто/закрыто. На больших диаметрах — стрелка-указатель, на шаровых кранах — риска и рукоятка-«бабочка». Если кран закрыт, а по виду не поймешь — это нарушение п. 4.2.7 ГОСТ Р 53279.

Отдельный кошмар монтажников — «сигнальные клапаны». Это специальная арматура для дренчерных и спринклерных систем. Она не только пускает воду, но и подает электрический сигнал на пульт о том, что система сработала. Попытка заменить его обычной задвижкой — уголовная халатность.

Типичные ошибки: на чем «горят» проекты

Приходишь на объект, а там... Вода не прошла гидравлику. Почему? Топ-5 ошибок при выборе арматуры.

Ошибка 1. Экономия на диаметре. Золотое правило: запорная арматура системы пожаротушения не должна быть уже питающего трубопровода. Если труба Ду 100, а кран Ду 80 — эффективность падает на 30-40%. Расход воды при пожаре критичен, это не отопление, где «авось пролезет».

Ошибка 2. Установка регуляторов давления до, а не после узла учета. В результате расходомер крутится на бешеных скоростях, а за регулятором — тихий омут. Нужно ставить редуктор «на себя», то есть ПОСЛЕ задвижки и фильтра, но ДО системы пожаротушения.

Ошибка 3. Игнорирование климатического исполнения. Если арматура стоит в неотапливаемом ангаре или на чердаке (категория «холодная»), обычное чугунное изделие разорвет льдом. Требуется арматура с электрообогревом или заводским «теплым шкафом». Или, как вариант, с сильфонным уплотнителем, который не дубеет на морозе.

Ошибка 4. Забытый дренаж. На любой задвижке перед спринклерной системой должен быть дренажный краник. Чтобы при закрытой задвижке слить воду из «мокрой» зоны. Без этого при ремонте затопите весь этаж.

Ошибка 5. Шаровой кран с редуктором. Многие думают: «Возьму кран с рычагом, удобно». Но пожарный кран (ПК) требует, чтобы кран открывался за 3-4 оборота маховиком. Рычажный кран с коротким поворотом на 90 градусов можно сорвать рукой в спешке, или, наоборот, ребенок закроет. Для ПК — только вентильная головка под маховик. Для магистралей — разрешен и шар, но с маркировкой «АП» (автоматическое пожаротушение).

Нюансы выбора: как не прогадать

Итак, вы стоите в магазине или перед коммерческим предложением. Как выбрать правильное изделие?

1. Требуйте паспорт и сертификат. Не сертификат соответствия ГОСТ ТУ, а именно «Сертификат пожарной безопасности» (обычно выдается на серию). Номер сертификата можно проверить на сайте МЧС. Без него — это просто кусок металла, который эксплуатировать незаконно.

2. Смотрите на «Присоединительные размеры». Европейские системы (EN) и российские (ГОСТ) часто не стыкуются. Например, фланцы под давление PN 16 и PN 25 разной толщины. Подкладывать резину нельзя — используйте переходные кольца или ищите арматуру с нужным PN (давление в системе пожаротушения редко выше 1,2 МПа, но насосы могут дать и 1,6 МПа — берите с запасом на пик).

3. Дышите на арматуру. Нет, не в прямом смысле. Но влажность в помещениях пожаротушения высокая. Обычная черная сталь зацветет ржавчиной за 2 года. Выбирайте оцинкованную или с эпоксидным покрытием внутри и снаружи. Особенно это критично для арматуры для пожаротушения в спринклерных системах «мокрого» типа — вода в трубах стоит годами.

4. Обратите внимание на класс износа. Для запорной арматуры в системе, которая раз в 3 года проходит техническое обслуживание (ТО) — это 450-500 циклов «открыть-закрыть». Дешёвые изделия (китайский шибер с вкладышем из мягкого пластика) рассчитаны на 50 циклов. На 3-ем ТО откроете — а он закрыться не сможет.

«Подводные камни» автоматизации

Современные системы всё чаще требуют электроприводов на задвижках. Там есть нюанс: время закрытия. По СП 10.13130, при срабатывании дренчерной системы вода должна подаваться мгновенно, а вот перекрывать трубу, если сработал один извещатель, нельзя. Электропривод с редуктором может закрывать задвижку 3 минуты — для пожара это вечность. Нужны быстродействующие клапаны с пневмоприводом (0,5 секунды). Обычный электропривод — только для «нормально закрытых» режимов или для отсечения после сигнала «пожар потушен».

Коротко о главном

- Не экономьте на диаметре и материале. Пластик и силумин в пожаротушении — запрещены.
- Требуйте сертификат МЧС. Без него акт ввода в эксплуатацию не подпишут.
- Разделяйте функции: ручной шаровой кран под маховиком — для ПК, сигнальный клапан — для АУПТ, латунный вентиль — только для обвязки насосов.
- Учитывайте холод и гидроудар. Климатика и запасы прочности (коэффициент 1,5 от Рраб) обязательны.

Выбор арматуры для систем пожаротушения — это не про деньги, это про гарантию. Гарантию того, что через 5 лет, вы повернете тот самый кран, и вода пойдет. Не ошибитесь сегодня.
