Арматура для агрессивных сред: какие материалы выдерживают химические воздействия

Выбор трубопроводной арматуры для агрессивных сред — одна из самых сложных задач при проектировании и эксплуатации технологических систем. Если для воды, пара или нейтральных жидкостей зачастую достаточно стандартных материалов, то работа с кислотами, щелочами, растворителями и другими химически активными веществами требует совершенно другого подхода.

На практике многие проблемы возникают именно из-за неправильного выбора материала. Арматура может полностью соответствовать требованиям по давлению, температуре и пропускной способности, но выйти из строя всего за несколько месяцев из-за химического воздействия рабочей среды.

Поэтому при выборе оборудования важно учитывать не только конструкцию арматуры, но и стойкость материалов к конкретным условиям эксплуатации.

• Почему химическая стойкость важнее прочности

Распространенная ошибка заключается в том, что при выборе арматуры основное внимание уделяется механическим характеристикам материала.

Действительно, корпус должен выдерживать рабочее давление, перепады температур и механические нагрузки. Однако для агрессивных сред не менее важным фактором становится химическая совместимость материала с транспортируемым веществом.

Даже прочная углеродистая сталь может быстро разрушаться под воздействием некоторых кислот. В то же время менее прочные полимерные материалы способны десятилетиями работать в аналогичных условиях без признаков коррозии.

Поэтому при подборе арматуры необходимо учитывать сразу несколько параметров:

- химический состав среды;
- концентрацию вещества;
- рабочую температуру;
- давление;
- скорость потока;
- вероятность абразивного износа.

Именно сочетание этих факторов определяет срок службы оборудования.

• Углеродистая сталь: надежно, но с ограничениями

Углеродистая сталь остается одним из самых распространенных материалов для трубопроводной арматуры благодаря доступной стоимости и хорошим механическим характеристикам.

Однако при работе с агрессивными средами ее возможности ограничены.

Стальная арматура хорошо подходит для:

- воды;
- нефтепродуктов;
- природного газа;
- некоторых нейтральных технологических жидкостей.

При контакте с кислотами, щелочами и многими химическими реагентами скорость коррозии может резко возрастать.

В таких условиях использование углеродистой стали обычно требует дополнительных защитных покрытий или перехода на более стойкие материалы.

Поэтому для химических производств стандартная стальная арматура редко является оптимальным решением.

• Нержавеющая сталь: универсальный вариант

Нержавеющие стали считаются одним из наиболее распространенных материалов для как для запорной трубопроводной арматуры для агрессивных сред, так и предохранительной и регулирующей. Они обеспечивают хороший баланс между химической стойкостью, механической прочностью и стоимостью, поэтому широко применяются в химической, нефтехимической, пищевой и фармацевтической промышленности.

На международном рынке наиболее известны марки:

- AISI 304;
- AISI 304L;
- AISI 316;
- AISI 316L;
- дуплексные нержавеющие стали.

На российском рынке их аналогами являются:

- 08Х18Н10 (аналог AISI 304);
- 03Х18Н11 или 08Х18Н10Л для литых изделий;
- 03Х17Н14М2 (аналог AISI 316L);
- 10Х17Н13М2Т (аналог AISI 316 с добавлением титана);

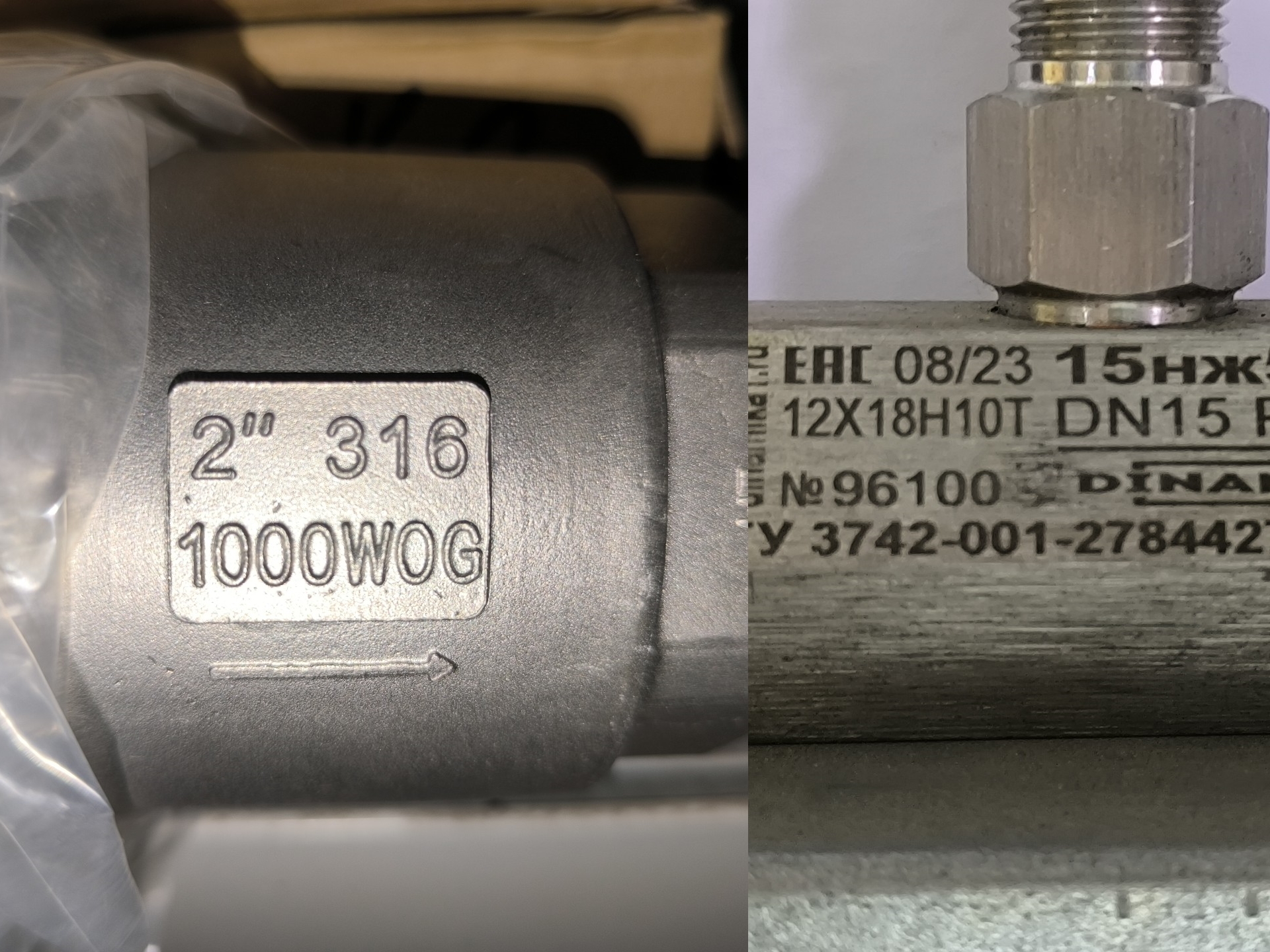

- 12Х18Н10Т — одна из самых распространенных отечественных коррозионностойких сталей;
- дуплексные стали типа 08Х22Н6Т и другие специальные сплавы.

Основное преимущество нержавеющих сталей заключается в наличии на поверхности тонкой пассивной оксидной пленки. Она препятствует развитию коррозии и позволяет материалу сохранять свои свойства даже при длительном контакте с агрессивными веществами.

Такие материалы хорошо зарекомендовали себя при работе с:

- технологической водой;
- пищевыми продуктами;
- органическими соединениями;
- слабыми кислотами;
- многими щелочными растворами;
- нефтепродуктами и газами.

Особенно популярной в арматуростроении является сталь 12Х18Н10Т. Благодаря содержанию титана она обладает повышенной стойкостью к межкристаллитной коррозии и хорошо работает при повышенных температурах. Именно поэтому такая сталь широко применяется в нефтегазовой, энергетической и химической отраслях.

Для более агрессивных сред часто используется 03Х17Н14М2 или ее зарубежный аналог AISI 316L. Добавление молибдена значительно повышает устойчивость к воздействию хлоридов, морской воды и ряда кислотных растворов.

Однако важно понимать, что термин «нержавеющая сталь» не означает универсальную стойкость ко всем химическим веществам. Например, концентрированные кислоты, горячие хлоридсодержащие растворы или некоторые окислители способны вызывать точечную, щелевую или межкристаллитную коррозию даже у высоколегированных марок.

Поэтому при выборе арматуры недостаточно руководствоваться только типом стали. Необходимо учитывать конкретный состав среды, ее концентрацию, температуру и давление. В ряде случаев более дорогая марка нержавеющей стали оказывается значительно выгоднее в долгосрочной перспективе, поскольку позволяет избежать преждевременного износа и дорогостоящих ремонтов.

• Сплавы на основе никеля для сложных условий

Когда стандартной нержавеющей стали уже недостаточно, используются специальные коррозионностойкие сплавы.

К наиболее известным относятся:

- Hastelloy;
- Inconel;
- Monel.

Такие материалы обладают высокой устойчивостью к воздействию:

- концентрированных кислот;
- морской воды;
- высокотемпературных сред;
- агрессивных химических соединений.

Основной недостаток подобных сплавов — высокая стоимость.

По этой причине их обычно применяют на наиболее ответственных участках, где отказ оборудования может привести к серьезным последствиям или длительной остановке производства.

Несмотря на высокую цену, использование никелевых сплавов зачастую оказывается экономически оправданным за счет длительного срока службы и снижения затрат на ремонты.

• Полимерная арматура для химических производств

Во многих случаях лучшую химическую стойкость обеспечивают не металлы, а современные полимерные материалы.

Наиболее распространенными являются:

- PVC (поливинилхлорид);
- CPVC;
- PP (полипропилен);
- PVDF;
- PTFE.

Такая арматура широко используется в системах транспортировки:

- кислот;
- щелочей;
- солевых растворов;
- агрессивных реагентов.

Полимерные материалы практически не подвержены электрохимической коррозии и способны сохранять свои свойства в условиях, где металлические изделия быстро разрушаются.

Однако у них есть свои ограничения.

Полимеры обычно уступают металлам по прочности и имеют ограничения по температуре и давлению. Поэтому их применение требует тщательного анализа условий эксплуатации.

• Фторопласт и его роль в защите арматуры

Особое место среди материалов занимает PTFE, более известный как фторопласт или тефлон.

Этот материал отличается исключительно высокой химической стойкостью и способен работать с большинством агрессивных веществ.

Фторопласт широко используется для изготовления:

- седел клапанов;
- уплотнений;
- защитных вкладышей;
- внутренних покрытий арматуры.

Во многих случаях именно фторопластовые элементы обеспечивают герметичность оборудования и защищают металлические детали от контакта с рабочей средой.

Благодаря этому удается сочетать механическую прочность металлического корпуса с высокой химической стойкостью внутренних компонентов.

• Почему важно учитывать температуру

При выборе материала многие ориентируются только на химический состав среды, забывая о влиянии температуры.

Между тем повышение температуры способно многократно ускорять коррозионные процессы.

Материал, который отлично работает при температуре 20 °C, может оказаться непригодным уже при 80–100 °C.

Кроме того, некоторые полимеры теряют прочность при нагреве, а отдельные металлы становятся более чувствительными к определенным видам коррозии.

Поэтому химическая стойкость всегда должна оцениваться в комплексе с температурным режимом эксплуатации.

• Уплотнения требуют отдельного внимания

Даже если корпус арматуры изготовлен из правильно подобранного материала, проблемы могут возникнуть из-за несовместимости уплотнений с рабочей средой.

Наиболее распространенными материалами для уплотнений являются:

- EPDM;
- NBR;
- FKM (Viton);
- PTFE.

Каждый из них имеет свои преимущества и ограничения.

Например, один материал хорошо работает с водой и паром, но быстро разрушается в углеводородной среде. Другой устойчив к нефтепродуктам, но плохо переносит воздействие некоторых кислот.

Поэтому выбор уплотнений должен производиться так же тщательно, как и выбор материала корпуса.

• Фторполимеры и современные материалы для защиты арматуры

Особое место среди материалов для работы с агрессивными средами занимают фторполимеры. Наиболее известным представителем этой группы является PTFE (политетрафторэтилен), более известный под торговым названием «тефлон».

PTFE отличается исключительно высокой химической стойкостью и способен работать с большинством кислот, щелочей, растворителей и других агрессивных веществ. Благодаря этому материал широко применяется для изготовления:

- седел клапанов;
- уплотнений;
- защитных вкладышей;
- футеровки корпусов;
- внутренних покрытий трубопроводной арматуры.

Однако современные решения уже не ограничиваются одним только PTFE. В последние годы все шире используются другие фторполимеры, позволяющие улучшить механические характеристики оборудования и расширить область применения.

Среди наиболее востребованных материалов можно выделить:

- FEP (фторированный этилен-пропилен);
- PFA (перфторалкокси-полимер);
- PVDF (поливинилиденфторид);
- ETFE (этилен-тетрафторэтилен);
- модифицированные марки PTFE с добавлением стекловолокна, графита или углеродных наполнителей.

Особый интерес для производителей химической арматуры представляет PFA. По химической стойкости он практически не уступает PTFE, но обладает лучшей технологичностью и позволяет создавать более качественные футеровки сложной формы. Кроме того, PFA сохраняет высокую стойкость при повышенных температурах и часто используется в оборудовании для особо чистых химических процессов.

Материал FEP также обладает высокой устойчивостью к агрессивным веществам, но отличается большей гибкостью и прозрачностью по сравнению с PTFE. Его часто применяют в качестве защитного покрытия внутренних поверхностей арматуры и технологического оборудования.

Для сред средней агрессивности широко используется PVDF. Этот материал уступает PTFE по универсальности химической защиты, но обладает более высокой механической прочностью и устойчивостью к истиранию. Поэтому арматура из PVDF нередко применяется на химических, водоочистных и фармацевтических предприятиях.

Еще одним перспективным материалом считается ETFE, который сочетает хорошую химическую стойкость с высокой механической прочностью и устойчивостью к ударным нагрузкам. Такие свойства делают его востребованным в сложных производственных условиях, где помимо химического воздействия присутствуют вибрации и механические нагрузки.

Во многих случаях современные конструкции арматуры используют комбинированный подход: корпус из углеродистой или нержавеющей стали обеспечивает механическую прочность, а внутренняя футеровка из PTFE, PFA, FEP или другого фторполимера полностью изолирует металл от контакта с агрессивной средой.

Такое решение позволяет одновременно обеспечить высокую надежность оборудования, длительный срок службы и экономическую эффективность. Именно поэтому футерованная арматура сегодня широко применяется в химической, нефтехимической, фармацевтической и горнодобывающей промышленности, где требования к химической стойкости особенно высоки.

• Заключение

При работе с агрессивными средами срок службы трубопроводной арматуры во многом определяется правильным выбором материалов. Универсального решения не существует: один и тот же материал может отлично работать в одних условиях и быстро разрушаться в других.

На практике выбор должен учитывать химический состав среды, концентрацию реагентов, температуру, давление и особенности технологического процесса. Для умеренно агрессивных условий часто достаточно нержавеющей стали, тогда как для сложных химических сред могут потребоваться никелевые сплавы, специальные покрытия или полимерная арматура.

Грамотный подбор материалов позволяет не только увеличить срок службы оборудования, но и существенно снизить затраты на обслуживание, ремонт и внеплановые остановки производства. Именно поэтому на этапе проектирования вопросам химической совместимости следует уделять не меньше внимания, чем расчетам давления или пропускной способности системы.
